アルミハニカムパネル（建材）

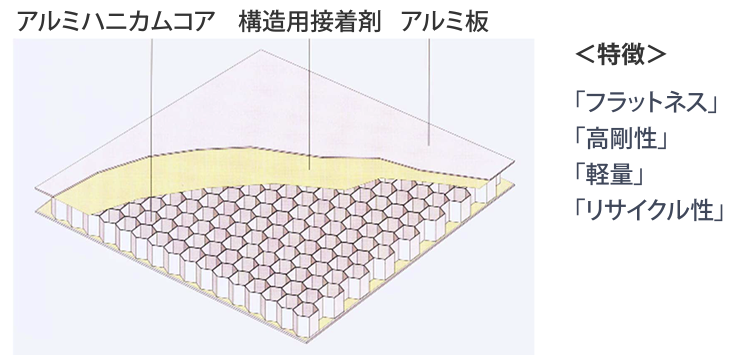

パネル特徴
大きなものから曲面加工まで、あらゆるニーズに応じたハニカムを製造します。
神鋼ノースは企画開発から施工、メンテナンスまでのトータルエンジニアリングで、生活を快適にするものづくりに貢献しています。
※なお、当社ではお客様のご要求された仕様に基づき、強度計算によりパネル構成（面板厚、厚さなど）をご提案いたします。

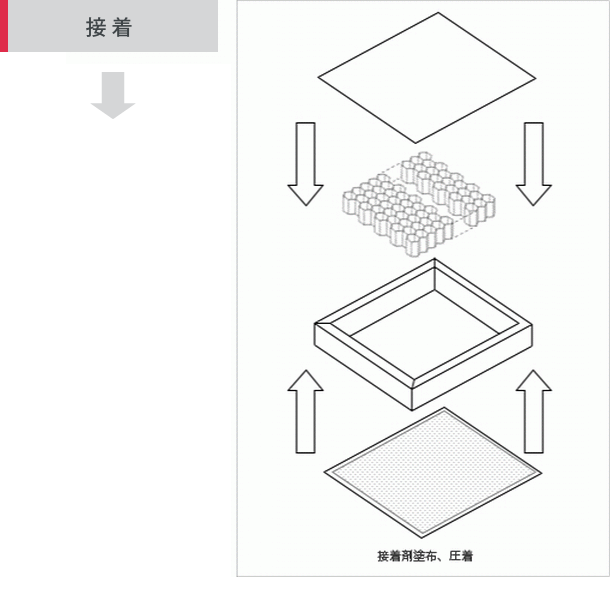

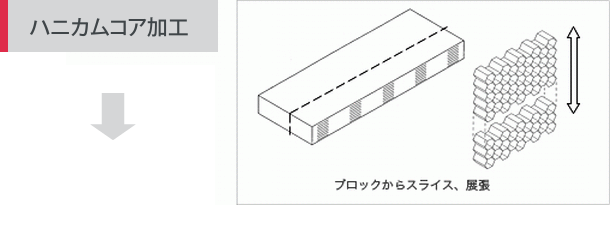

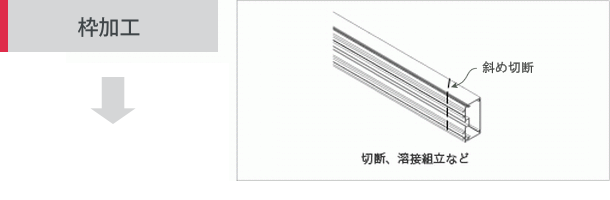

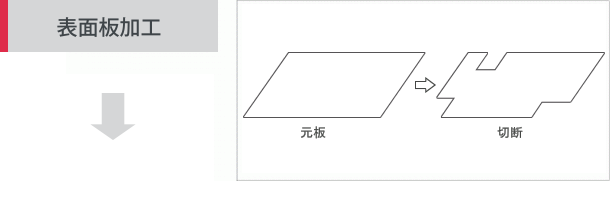

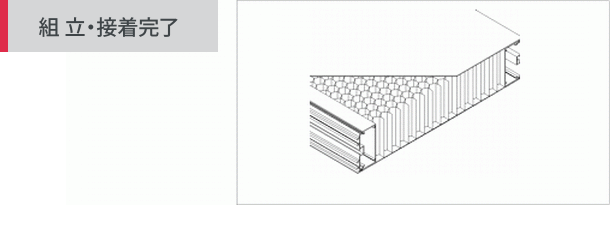

製造工程
パネルの寸法
ハニカムパネルの標準寸法は2000×6000ですが、機械的接合などにより広幅化も可能です。詳しくはご相談ください。
パネルの加工
パネルの切断、端面加工、インサート埋め込み、孔開け、部材・部品の取り付け、R曲げなど、諸加工についてもご相談に応じます。
パネル構成

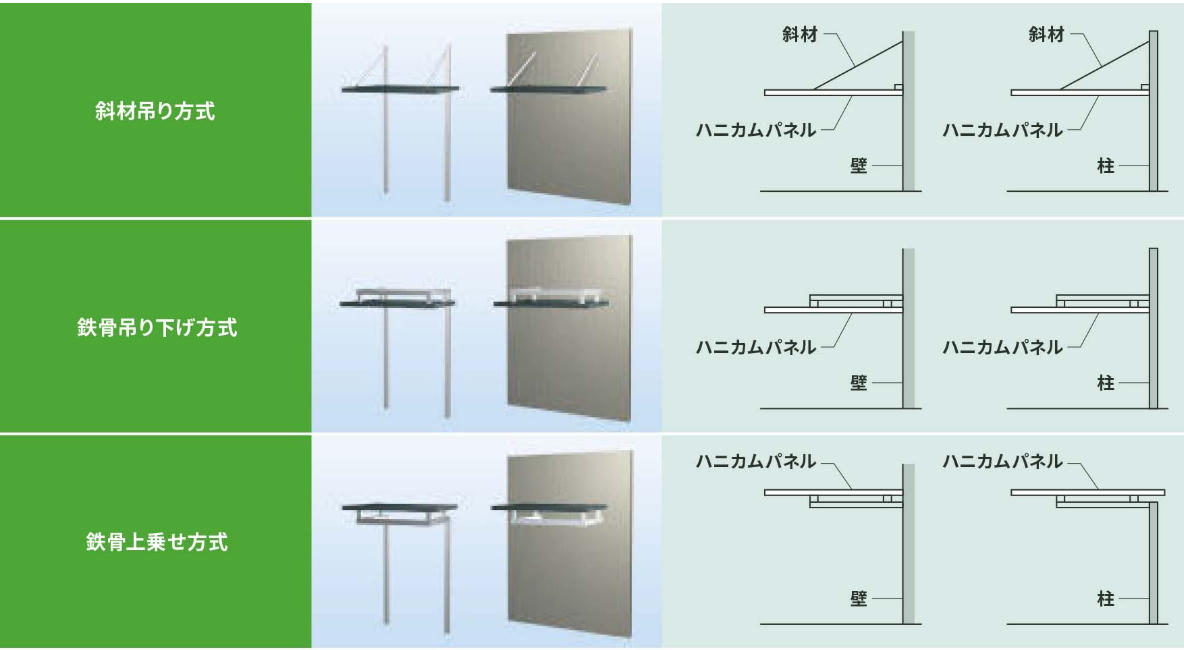

基準パネル支持方法
防水システム
長期間のメンテナンスフリーを実現させる、防水システムを採用しています。
パネル内部への浸水や、パネル目地のダブルセーフティーは必須条件です。
確実な防水
〔防水ボルト〕
ボルトと止水フランジを一体成型ゴムパッキンによる乾式止水
変位追従
〔防水ゴム〕
熱によるパネルの伸縮吸収性と防水性を両立
二次排水
〔3タイプの排水方法〕
キャッチパンと軒樋型状を目的別に組合せ
防水ボルト 特許番号 第4778364

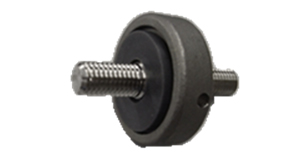

構造体からパネルを取り付けるボルトには、当社のオリジナル部品である「防水ボルト」を使用します。
材質は錆びに強いステンレス鋳鋼品で、ゴム製のパッキンがパネル内への防水を確実にします。
パネル内に内蔵されたインサートナットには、緩み止めナットを使うことでネジの緩みを防止します。
取り付けは工場で行ない、搬送中や施工途中で水がパネル内に入ることはありません。
温度変化等の影響により、構造体とパネルとの間で動きが生じた場合でも、止水性に影響が無く動きを吸収できます。

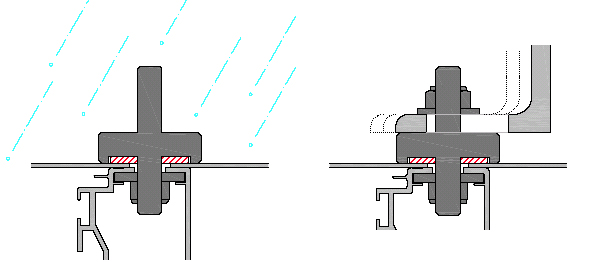

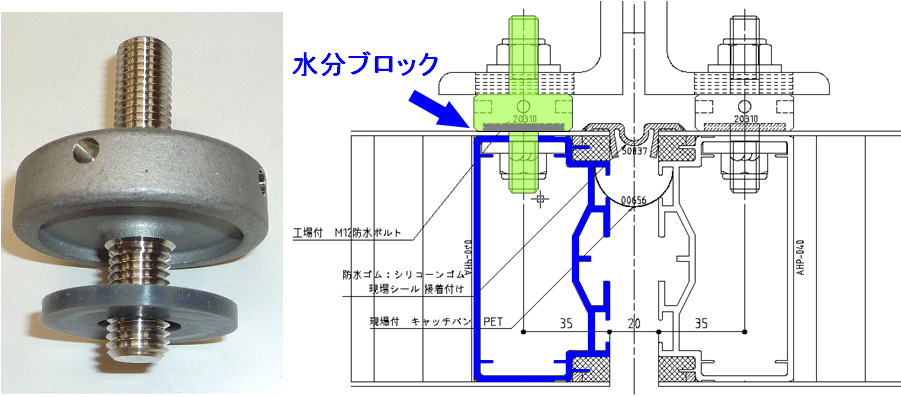

防水ボルトの構造
※工場取付けなので施工中にも水の浸入が無い

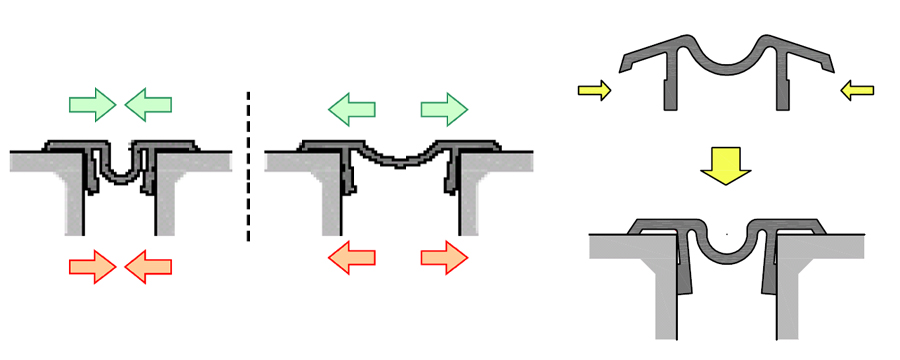

防水ゴム 特許番号 第5385778
パネル間目地には、シリコーンゴム製の防水ゴムを使用します。

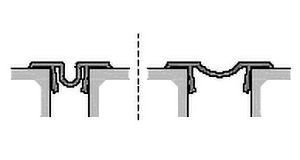

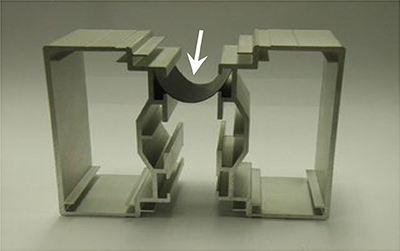

U字形状が目地部の変位を吸収して、漏水を防止します。
圧縮しながら目地に挿入・接着することで目地幅が変化しても、追随して防水機能を保ちます。
取り付けは工場で行ない、搬送中や施工途中で水がパネル内に入ることはありません。
温度変化等の影響により、構造体とパネルとの間で動きが生じた場合でも、止水性に影響が無く動きを吸収できます。
標準色はグレーとなっております。カラーオーダーにつきましてはお問い合わせ下さい。
二次排水
万が一、防水ゴムに異常が生じた場合でも、ポリエチレン製キャッチパンで水下まで運びます。

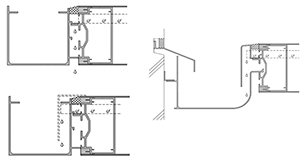

排水箇所により、3タイプの二次排水機構をお選びすることが出来ます
タイプA
シンプルな
意匠

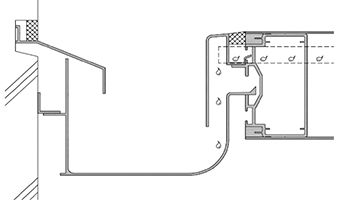

軒樋とパネルの間から排水
独立型のシェルターに適しています。
タイプB
意匠性と
二次排水機能を両立
軒樋内へ排水
建物に取り付く庇で、要求される軒樋の排水性能が低いときに適しています。
タイプC
確実な二次排水性能
と大容量軒樋
軒樋内へ排水
建物に取り付く庇で、要求される軒樋の排水性能が高いときに適しています。オーバーフロー管の設置も可能です。
フェールセーフ機能

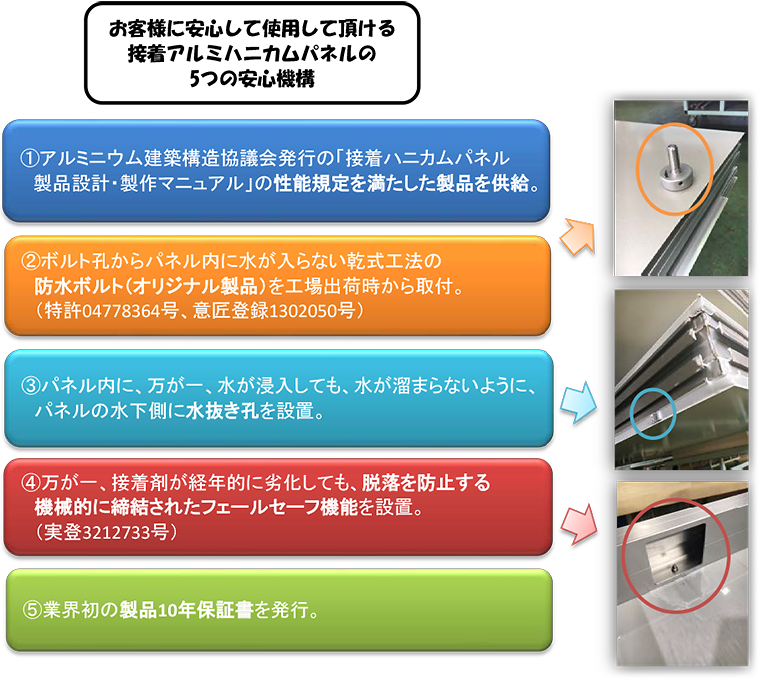

防水システムを採用しても尚、 パネル内部への浸水、 更には接着力が低下するという可能性は ゼロでは無い と考え以下のフェールセーフ機能を持たせています。
確実に排水
〔水抜き穴〕

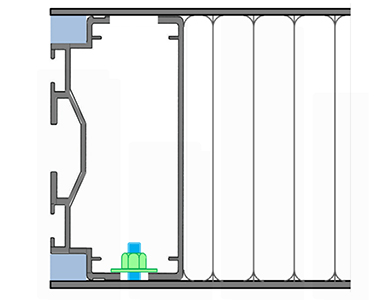

水下側の枠材に貫通孔を設け、浸水したとしても枠材及びパネル内部に水が溜まらない様にしています
落下させない
〔スタッドボルト〕

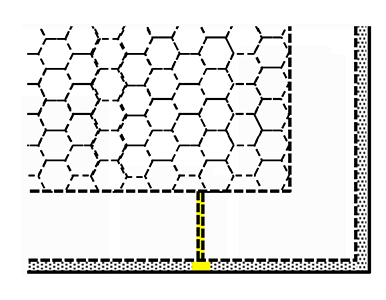

万一接着力が低下した場合にも下面板を落下させない様、スタッドボルトで枠材に固定しています

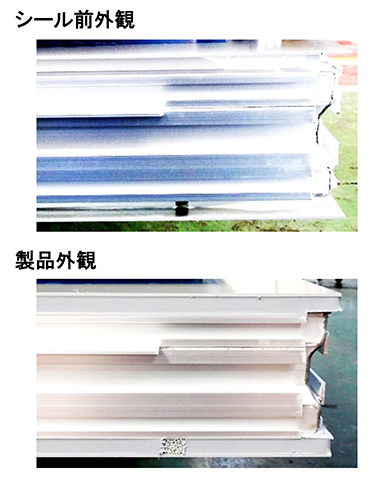

水抜き穴

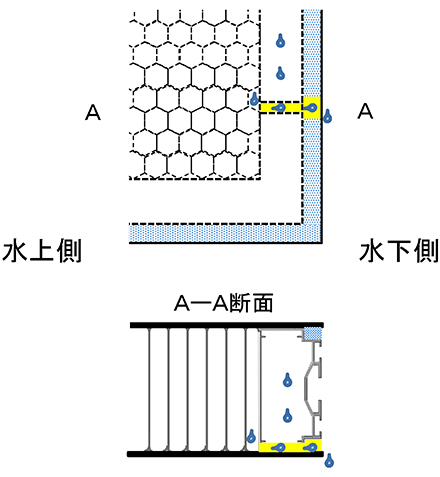

万一パネル内部へ浸水しても、パネル水下側に設置した水抜き穴から排水されます。

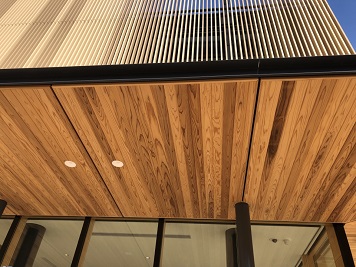

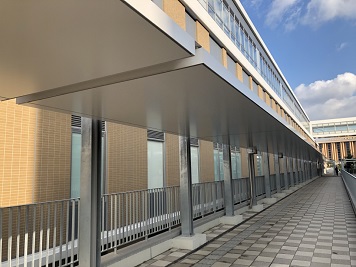

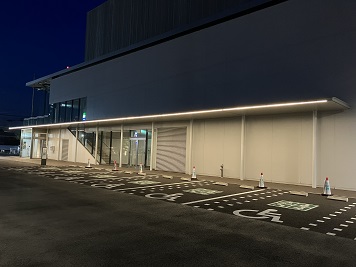

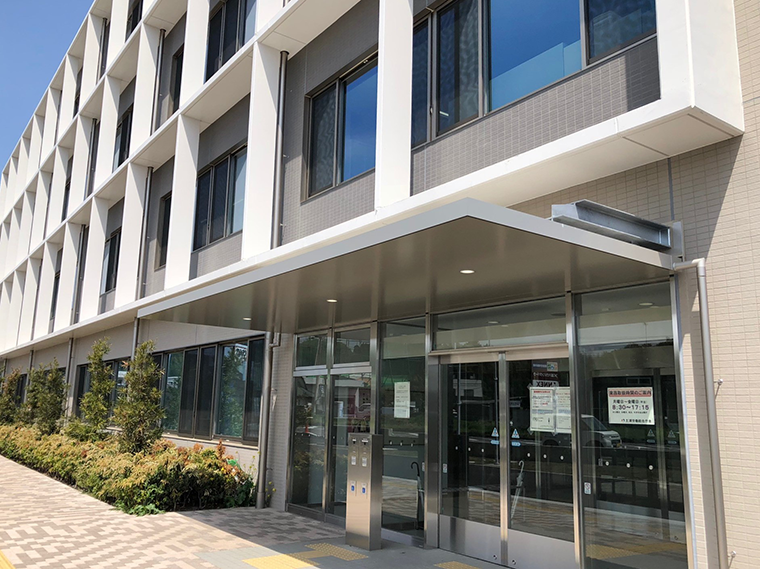

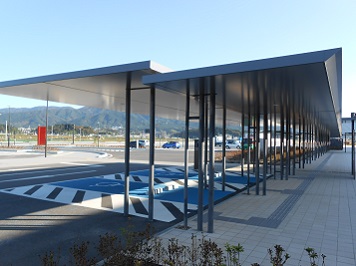

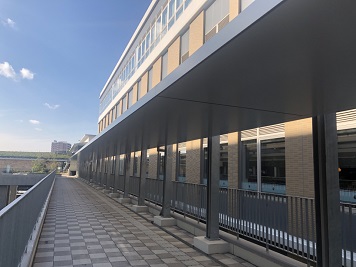

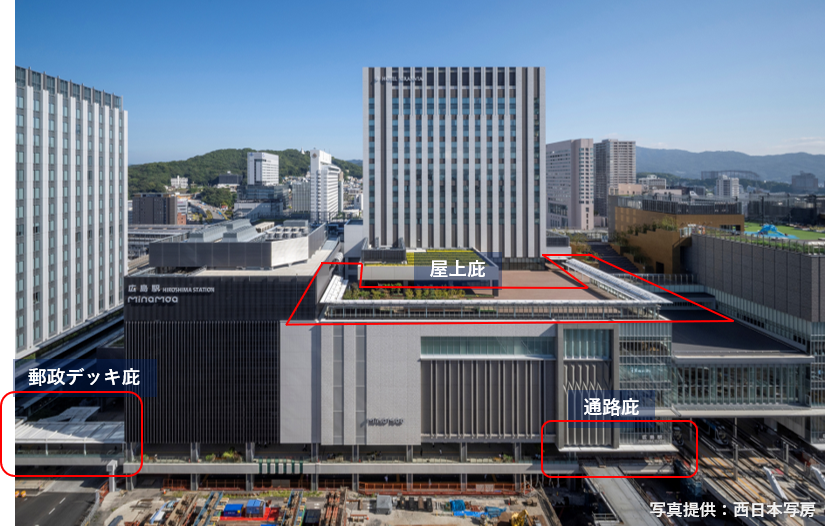

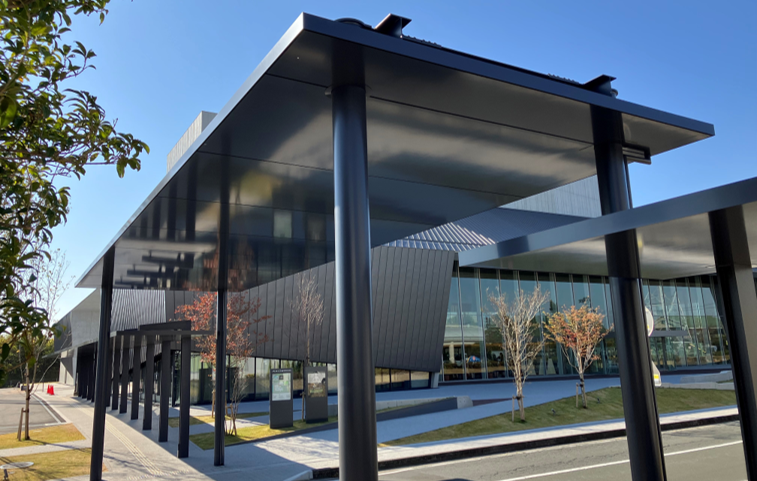

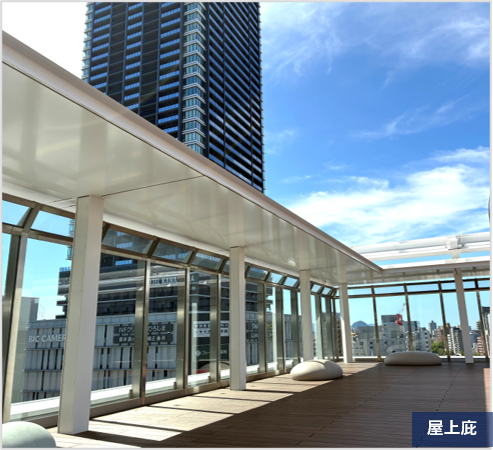

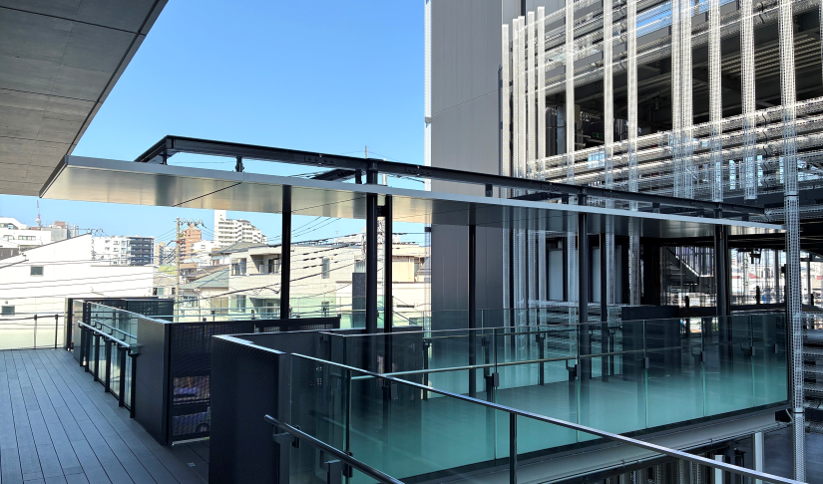

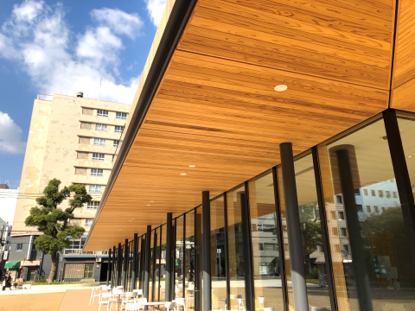

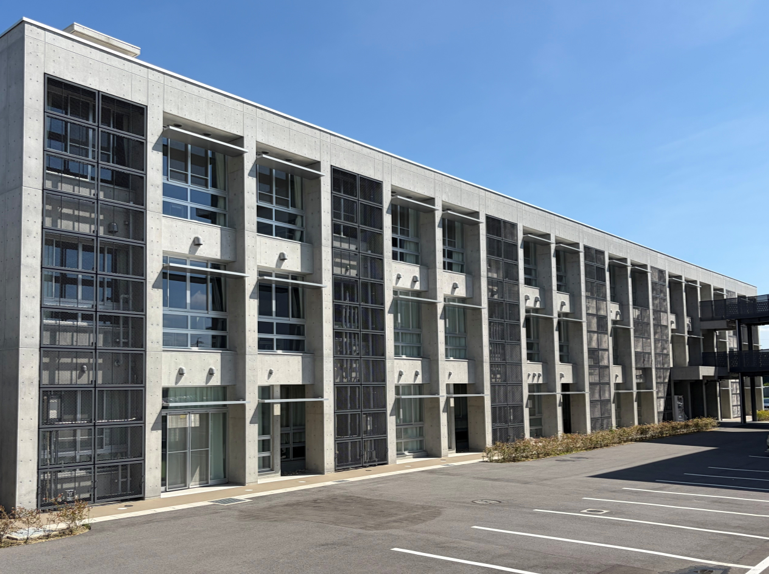

施工例写真

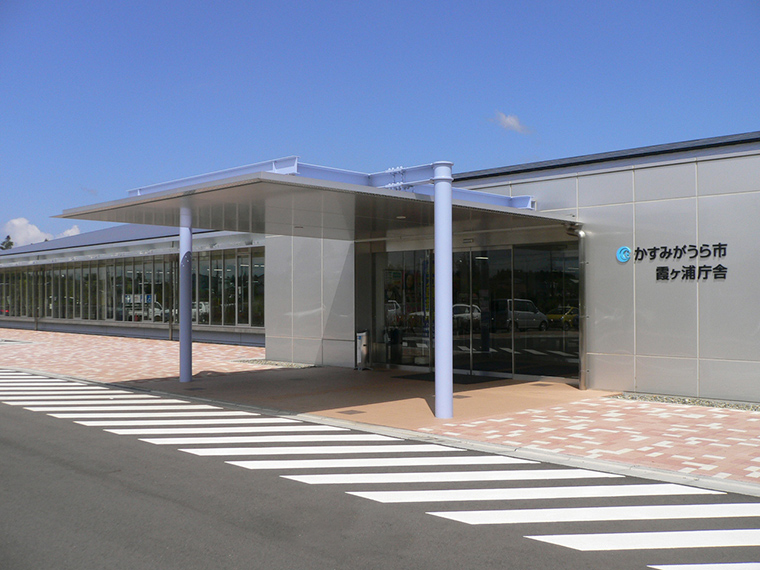

かすみがうら市役所（霞ヶ浦庁舎）

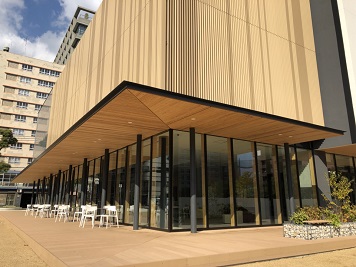

近畿大学

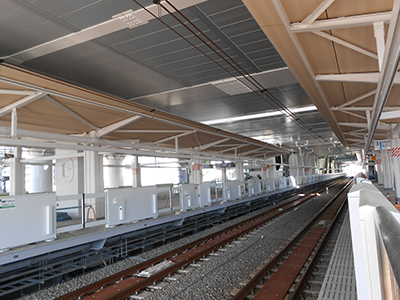

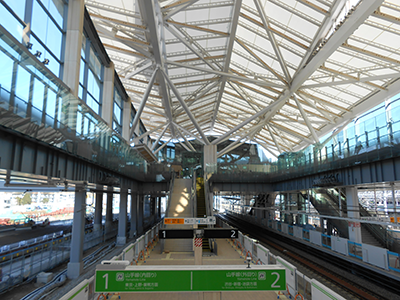

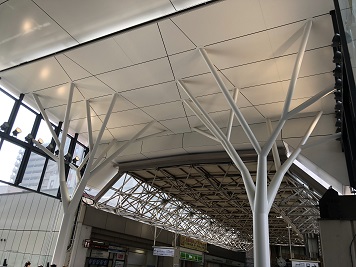

高輪ゲートウェイ駅
オリエンタルモーター株式会社土浦事業所
土浦労働基準監督署

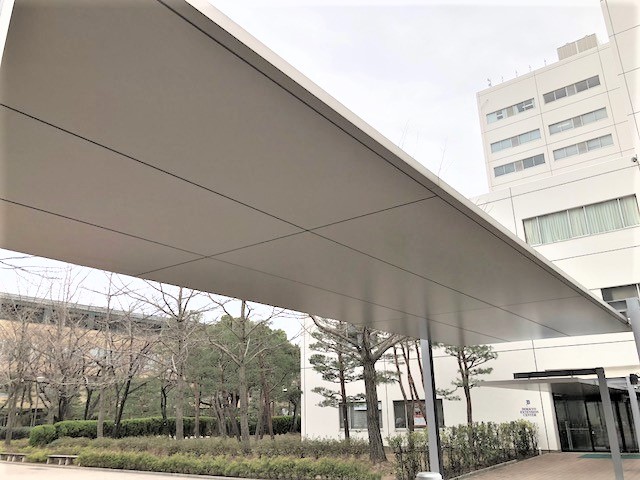

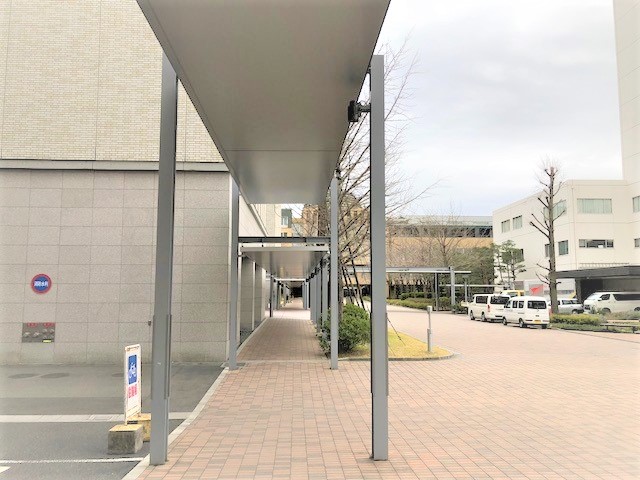

独協大学

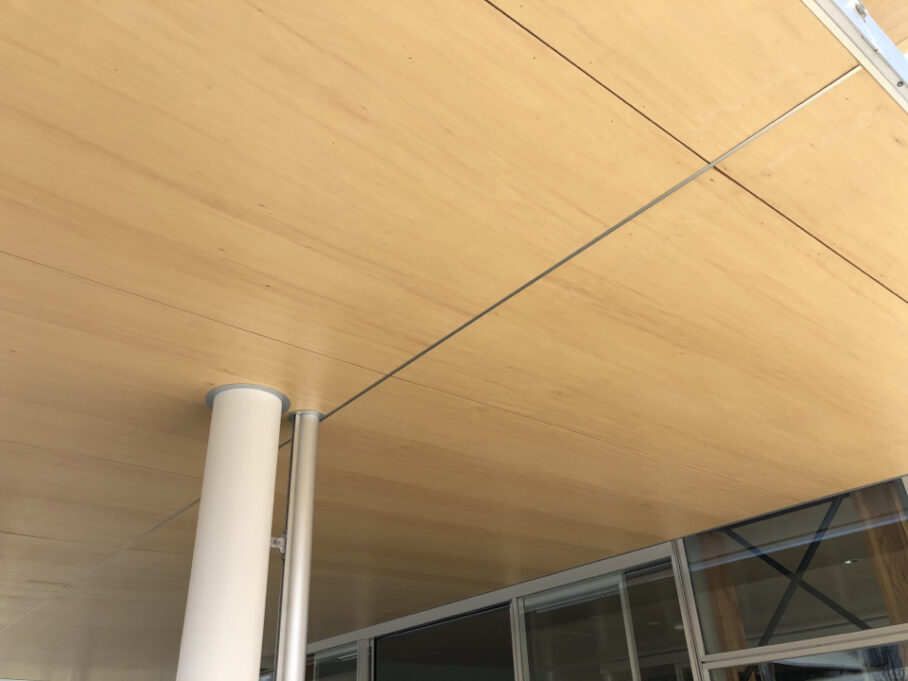

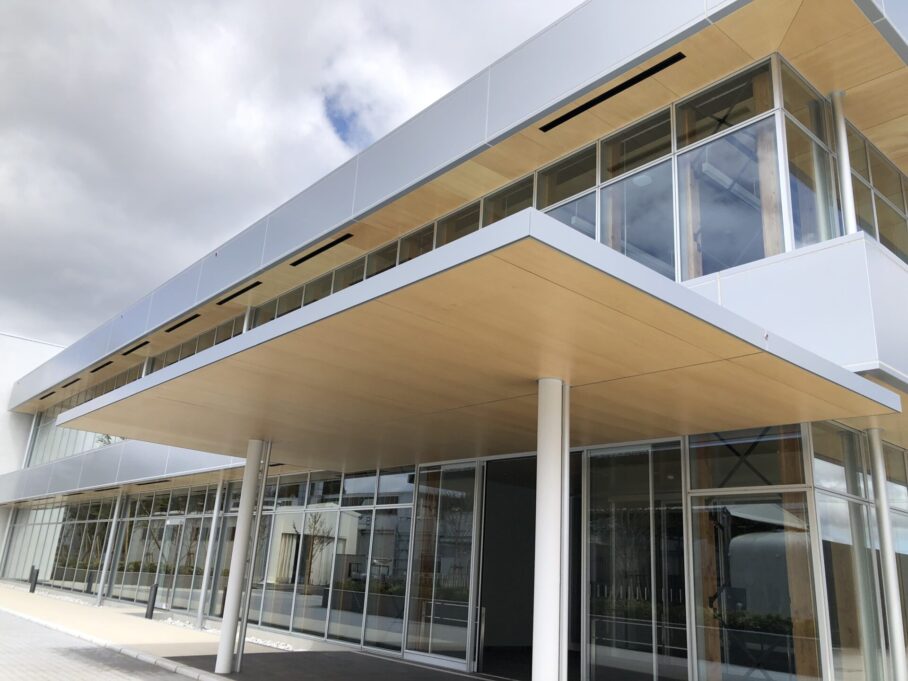

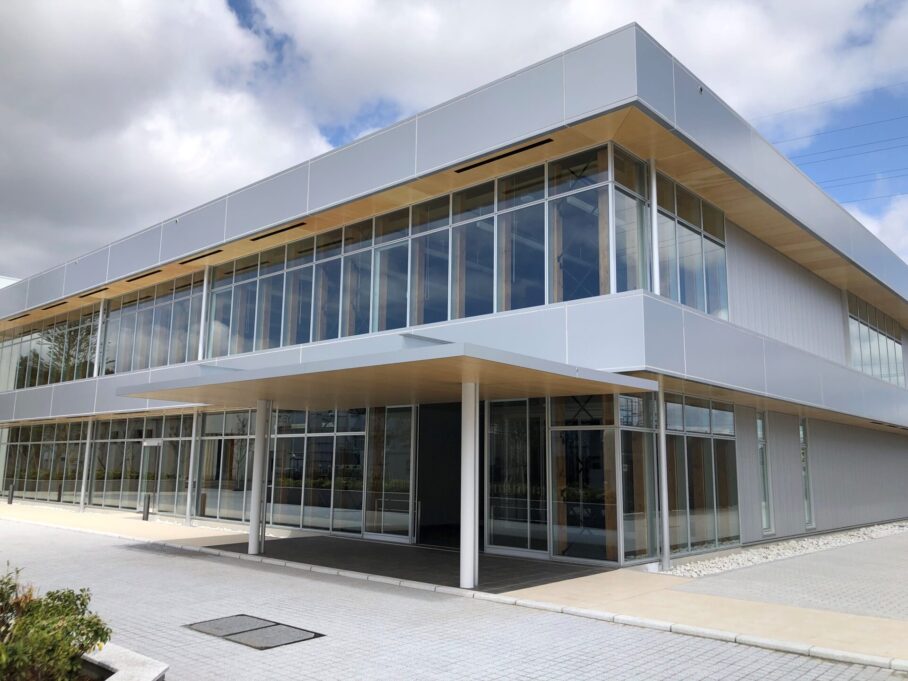

日立建機株式会社土浦工場

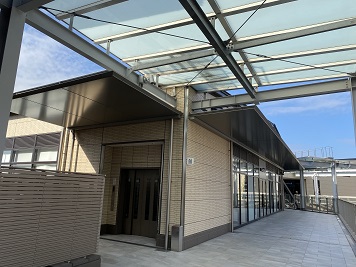

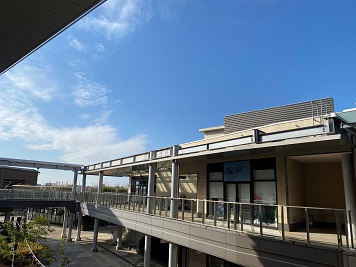

グランベリーパーク
高田松原津波復興祈念公園

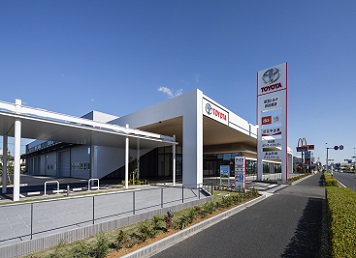

埼玉トヨタ自動車熊谷南店

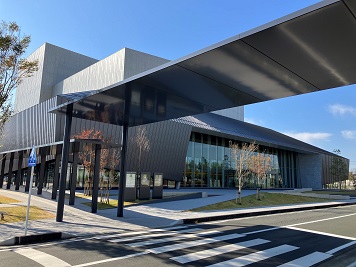

磐田市文化会館「かたりあ」

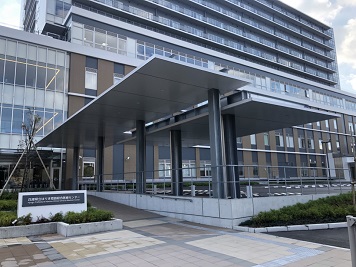

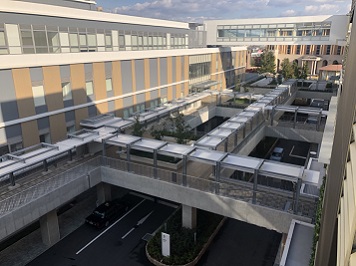

兵庫県立はりま姫路総合医療センター

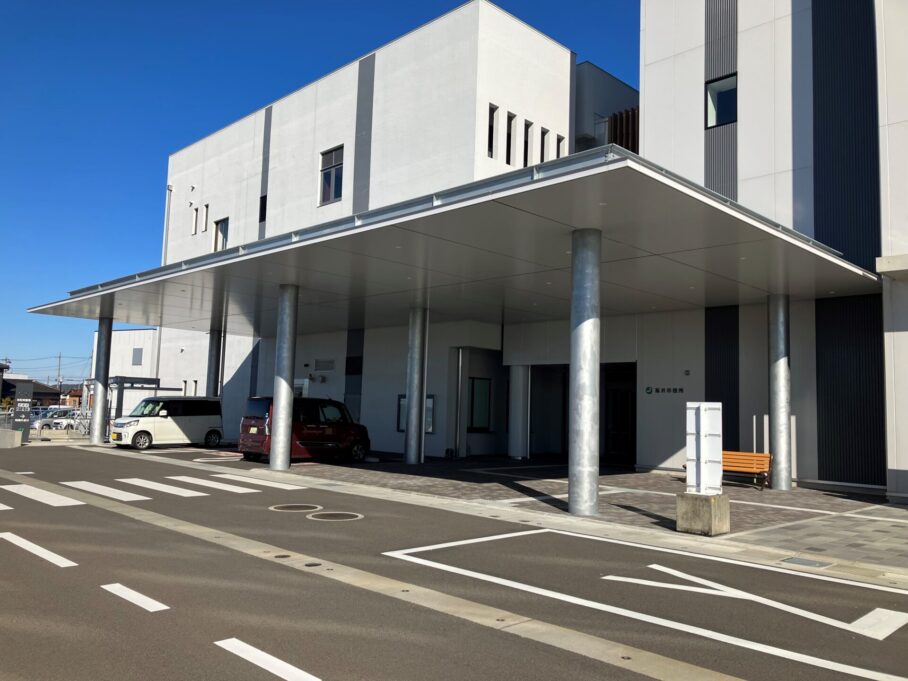

坂井市役所本庁舎
磯上公園体育館

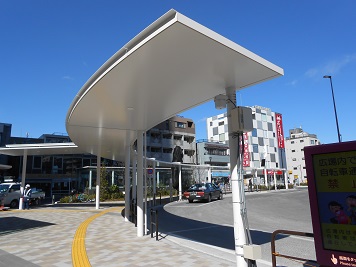

国分寺駅

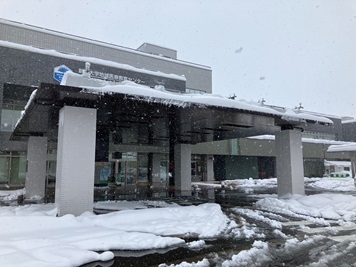

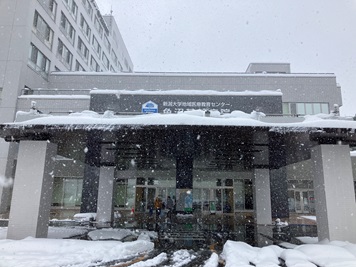

魚沼基幹病院

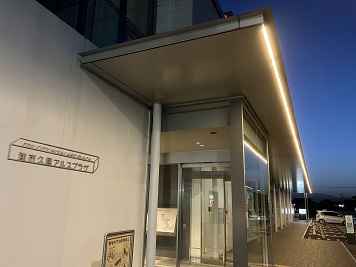

津市久居アルスプラザ

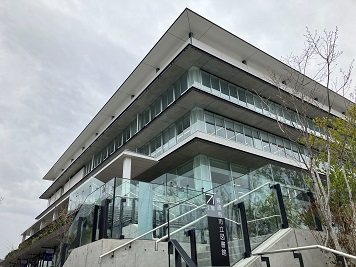

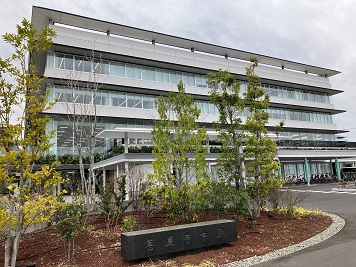

善通寺市役所
